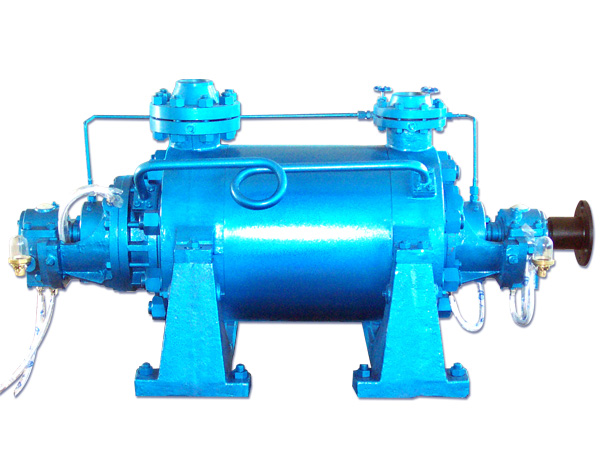

QDG型中壓給水泵

商品編號: 1003

上架時間: 2013-07-26

流量(Q): 1.5~700m³/h

使用溫度(T): 104~200℃

揚程(H): 105~2465mH2O

點擊下載參數文檔

  • 產品詳細

概述:
  為了適應以提高可靠性和節能為中心的設備更新,我公司綜合引進國內外先進技術,結合實際生產經驗和本公司專利技術,針對軸承壽命、軸端密封等實際應用,研制開發QDG系列中壓、高壓鍋爐給水泵。
給水泵廣泛用于燃煤發電或熱電聯產工程、煤氣發電、生物質發電等鍋爐給水及鋼鐵、鋁業、鎂業、礦山等高壓或中壓給水。
給水泵具有以下列優點:
? 采用高效節能水力模型,效率高,抗汽蝕性能好。
? 振動小、噪音低,運行可靠,維修方便。
? 泵的軸承及軸端密封進行有效改進,延長使用壽命。
? 零部件通用化程度高,可完全互換。



性能范圍:
流量Q=1.5~700m3/h
揚程H=105~2465mH2O
溫度T=104~200℃



型號意義舉例:
QDG(P)500-1700
Q—企業標識
DG—多級給水泵
(P)—表示泵為水平吸入式結構。無此標識時為垂直向上吸入垂直向上吐出。
500—額定流量為500m3/h; 1700—額定揚程為1700m



結構特征:
  泵為單殼體、徑向剖分、多級節段式、兩端支承式結構,設計在高溫高壓下運行。吸入段、中段和吐出段用穿杠聯接成一體,各段之間靜止結合面主要靠金屬面密封,并設有O型密封圈作為輔助密封。
  泵的吸入法蘭和排出法蘭可按用戶要求布置。一般分兩種型式:一種是垂直吸入垂直吐出,適用于電力行業鍋爐給水;另一種是水平吸入垂直吐出,適用于礦山排送礦坑水或其它工程需要。
  泵轉子是剛性轉子,由裝在軸上的葉輪、軸套、平衡盤等零件組成。泵軸有較大的軸徑,充分保證泵運行穩定可靠。



軸端密封
  泵的驅動側和非驅動側密封函體均鑄有水冷腔,當輸送高溫介質時,可以外接冷卻水冷卻。
  軸端密封可以根據工程要求,選用填料密封或機械密封。
  當采用填料密封時,填料壓蓋、填料腔用冷卻水冷卻。
  當采用機械密封時,機械密封壓蓋設有冷卻水沖洗孔。在軸封處均裝有可更換的軸套來保護泵軸。根據現場操作條件,機械密封的沖洗方式兩種選擇:閉式自循環機械密封(專利技術)和外沖洗式機械密封。



軸承
  根據泵的性能參數和結構要求,設計選用了四種結構型式的軸承:
1、采用向心球軸承或滾柱軸承;
2、滑動軸承;
3、滑動軸承且裝有兩套背對背安裝的推力球軸承;
4、滑動軸承且?guī)в兄雇苹瑒?dòng)軸承,壓力油強制潤滑(專利技術),配帶輔助潤滑油系統。



聯軸器
  根據軸封結構、泵的軸功率選用聯軸器規格型式。
1、彈性柱銷聯軸器;
2、彈性膜片式加長聯軸器;
3、齒型聯軸器。



驅動機
  根據工況使用要求,可以選配電動機或汽輪機驅動。當需要調速給水泵時,可以采用變頻電動機或調速型偶合器。
