商品編號: 2003
上架時間: 2013-07-26
流量(Q): 85~1940m³/h
使用溫度(T): 常溫~90℃(特殊要求可達到120℃)
揚程(H): 48~360m
概述:
凝結水泵為綜合國內外先進制造技術,結合國內發電機組技術特點改進設計,提高效率和抗汽蝕性能的標準系列產品。效率高,維護操作方便,運行可靠,節能顯著,專用于25MW~600MW發電機組凝汽器系統凝結水。也可用于NPSH或安裝基面受限制的石油化工流程中輸送物化性能類似水的介質。
性能范圍:
流量Q=85~1940m3/h
揚程H=48~360m
溫度T:常溫~90℃(特殊要求可達到120℃)
型號意義:
QNL(P)(D)(S)1100-290
Q—企業標識
NL—立式凝結水泵
(P)—泵的軸向推力由泵本體承受,電機不承受來自泵的軸向推力。
無“(P)”標識時,軸向推力全部由電機承受。
(D)—泵的導葉采用徑向式導葉。
無“(D)”標識時,導葉采用空間導葉。
(S)—泵的首級葉輪為雙吸式結構。
無“(S)”標識時,首級葉輪為單吸式結構。
1100—額定流量為1100m3/h
290 —額定揚程為290m
結構特征:

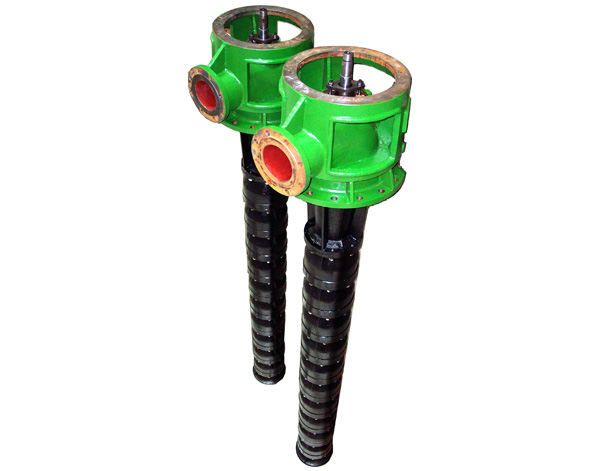

QNL(P)(D)(S)系列泵為立式多級筒袋式結構,泵筒體按全真空設計。根據性能參數,設計了6種結構型式:
1、QNL型,各級之間用導流殼連接,首級葉輪為單吸閉式結構,根據工況要求設有誘導輪,提高抗汽蝕性能。
2、QNLP型,各級之間用導流殼連接,首級葉輪為單吸閉式結構,根據工況要求設有誘導輪,提高抗汽蝕性能。泵的軸向推力由泵本體承受,電機不承受來自泵的軸向推力。
3、QNLS型,各級之間用導流殼聯接,首級葉輪為雙吸式結構,采用雙螺旋殼壓水室,提高抗汽蝕能力。
4、QNLPS型,各級之間用導流殼聯接,首級葉輪為雙吸式結構,采用雙螺旋殼壓水室,提高抗汽蝕能力。泵的軸向推力由泵本體承受,電機不承受來自泵的軸向推力。
5、QNLD型,采用徑向式導葉,各級之間用中段聯接。首級葉輪為雙吸結構。泵的軸向推力全部由電機承受。
6、QNLPD型,采用徑向式導葉,各級之間用中段聯接。首級葉輪為雙吸式結構,壓水室為雙螺旋殼結構,水力模型優化設計,能夠自動平衡葉輪內部的軸向力,有寬的高效率運行范圍和良好的抗汽蝕性能。泵的軸向推力由泵本體承受,電機不承受來自泵的軸向推力。
泵的吸入與吐出接口分別位于泵筒體和吐出座上,二者可以做180°、90°等多角度變位。泵內設有多處水潤滑軸承,用以承受轉子徑向力。
泵的軸向推力平衡有兩種結構:
第一種:由電機內部的推力軸承承受全部軸向力;
第二種:泵的軸向推力由泵本體承受,電機不承受來自泵的軸向推力。推力軸承體采用自有專利技術,節能、維護方便。
軸端密封根據工程要求,設計采用填料密封或機械密封。
機械密封采用自有專利技術,集裝式、雙端面、平衡型結構,拆裝方便,在軸封處裝有可更換的軸套來保護泵軸。
