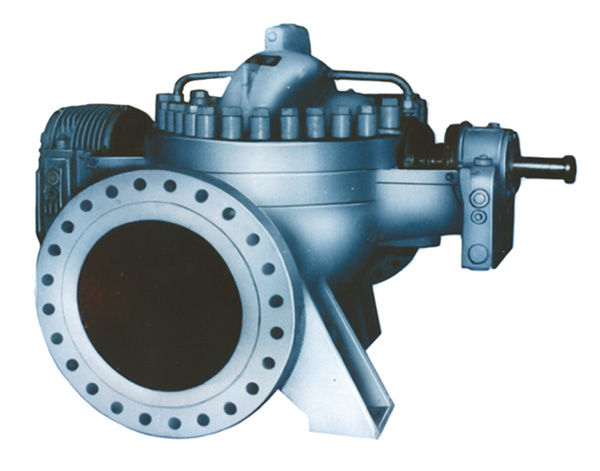

QKSY型輸油管線泵

商品編號: 6009

上架時間: 2013-07-26

流量(Q): 160~11000m³/h

使用溫度(T): 常溫~+80℃

揚程(H): 12~370 m

點擊下載參數文檔

  • 產品詳細

概述:
  為了適應以提高可靠性和節能為中心的設備更新,我公司綜合引進國內外先進技術,結合實際生產經驗,對原KSY型泵技術改進,研制開發QKSY型輸油管線泵。
泵主要適用于百萬噸或千萬噸輸油管線工程,也可適用于其它工程輸送不含固體顆粒的液體。



具有以下列優點:
1、將泵的軸承及密封部分進行有效改進,提高可靠性,延長使用壽命;
2、采用高效節能的水力模型,效率高,抗汽蝕性能增強;
3、零部件通用化程度高,可完全互換;
4、具有良好的抗汽蝕、耐高溫性能;
5、選材精煉,軸承體等零件增加為鑄鋼、鑄鐵兩種。為寒冷地區、露天使用提供了有利條件。



性能范圍:
流量Q=160~11000 m3/h
揚程H=12~370 m
溫度T=常溫~+80℃



型號意義:
QKSY2850-230
Q—企業標識
KSY—雙吸式輸油管線泵
2850—額定流量為2850m3/h
230—額定揚程為230m



結構特征:
  QKSY型泵分為單級雙吸和兩級雙吸兩端支承式結構。根據工況要求,泵殼為水平中開式或徑向剖分式結構。根據工況參數,泵體設計成雙渦室,以平衡泵的徑向力。
  泵的吸入法蘭和吐出法蘭與泵體鑄成一體,可根據用戶需要分為水平吸入垂直吐出和水平吸入水平吐出。
  葉輪為雙吸式結構且整體鑄造,可以平衡軸向力,與軸用鍵傳動,隨轉子一起做動平衡。殼體密封環或葉輪密封環均為可更換的標準件,兩者良好的匹配由材料及其硬度不同來保證。
  軸端密封通常選用集裝式、平衡型彈簧式機械密封,也可根據工程需要選用波紋管機械密封。
  泵兩端軸承部件采用先進的滾動軸承或滑動軸承。當采用滾動軸承時,泵兩端是同樣大小的軸承體,靠聯軸器端裝一套徑向球軸承,另一端裝兩套背對背安裝的推力球軸承,采用甩油環稀油潤滑,軸承體外鑄有軸向散熱片,自然冷卻。軸承體同時裝有塑料圓形油標和油杯,以監視和控制油位,軸承體兩端有銅質防塵盤,伸向軸承壓蓋的內孔,既可以防止灰塵或水份進入,又可以防止油泄漏。當軸承萬一破裂時,它還能起支承作用。
  當采用滑動軸承時,軸瓦選用巴氏合金,運轉平穩、噪聲低,一般采用甩油環稀油自潤滑。
